一、什么是PF值？
PF值即功率因素：是表示用電設備對電網電力系統利用率的一個指標。相同功率的用電設備，PF值較高的設備輸入電流更小，所需電力系統的容量也更小。各國對民用、商業和工業用電設備都有明確的PF值要求。
二、PF值過低有什么壞處？
PF值過低會帶來多方面的不良影響：首先PF值過低會導致輸入電流較大，需要增大輸入線線徑保證線路安全，其次PF值過低會增大電網損耗，拉低電網電壓，導致用電設備異常。同時PF值低的設備往往諧波也很大，諧波容易對電網用電設備產生干擾，影響設備正常工作。
三、什么是總諧波失真（THD）？
諧波是指電流中所含的頻率為基波整數倍的電量。總諧波失真是指信號輸入時，輸出信號比輸入信號多出的額外諧波成分，各諧波疊加在輸入信號上會產生畸變的波形，THD通常用百分比來表示，表示電流諧波含量占基波含量的百分比。
四、總諧波失真（THD）過高有什么不好？
當大量使用THD過高的用電器設備時，它產生的諧波電流總量會嚴重污染整個供電系統和其他用電用戶，同時也使電網電壓波形發生畸變。
過大的諧波電流會產生以下危害：
1、使電力變壓器產生局部磁化，損耗增大，嚴重時會危及變壓器及電力運行安全。
2、諧波電流通過功率補償設備的電力電容器時，容易導致電力電容器過流或過壓損壞。
3、諧波電流能對線路上的繼電保護、儀器儀表、自動控制、電子通訊、衛星導航以及計算機系統產生強烈干擾，從而引起誤動作、出現噪聲等異常現象。
4、在三相四線制供電系統中，諧波電流會使電網的相電流無法在中線相互抵消致使中線內電流產生疊加而過流損壞，若三相電位發生偏移，嚴重時會導致燒毀燈具，甚至引起火災。
五、什么是浪涌？
顧名思義就是瞬間出現超出額定值的峰值，它包括浪涌電壓和浪涌電流。浪涌也叫突波，顧名思義就是超出正常工作電壓的瞬間過電壓。本質上講，浪涌是發生在僅僅幾百萬分之一秒時間內的一種劇烈脈沖。可以引起浪涌的原因有：重型設備、短路、電源切換或大型發動機。而含有浪涌阻絕裝置的產品可以有效地吸收突發的巨大能量，以保護連接設備免于受損。
1、浪涌簡介
浪涌電流是指電源接通瞬間或是在電路出現異常情況下產生的遠大于穩態電流的峰值電流或過載電流。
在電子設計中，浪涌主要指的是電源剛開通的那一瞬間產生的強力脈沖，由于電路本身的非線性有可能高于電源本身的脈沖；
或者由于電源或電路中其它部分受到本身或外來尖脈沖干擾叫浪涌。它很可能使電路在浪涌的一瞬間燒壞，如PN結電容擊穿，電阻燒斷等。
浪涌保護就是利用非線性元器件對高頻（浪涌）的敏感設計的保護電路。簡單而常用的是并聯大小電容和串聯電感。
2、產生原因
⑴、外部原因（雷電原因）
雷擊引起的浪涌危害最大。在雷擊放電時，以雷擊為中心1.5～2.0KM范圍內，都可能產生危險的過電壓。雷擊引起（外部）電涌的特點是單相脈沖型，能量巨大。
外部電涌的電壓在幾微秒內可以從百伏特快速升高至20000V，可以傳輸相當長的距離。按ANSI/IEEE C62.41-1991說明，瞬間電涌可高達20000V，瞬間電流可達10000A。根據統計，系統外的電涌主要來自于雷電和其它系統的沖擊，大約占20%。
①、感應雷擊電涌過電壓：雷擊閃電產生的高速變化的磁場，閃電輻射的電場作用于導體，感應很高的過電壓，這類過電壓具有很陡的前沿并快速衰減。
②、直接雷擊電涌過電壓：直接落雷面電網上，由于瞬間能量巨大，破壞力超強，還沒有一種設備能對直接落雷進行保護。
③、雷擊傳導電涌過電壓：由遠處的架空線傳導而來，由于接于電力網的設備對過電壓有不同的抑制能力，因此傳導過電壓能量隨線路的延長而減弱。
④、振蕩電涌過電壓：動力線等效一個電感，并與大地及臨近金屬物體間存在分布電容，構成并聯諧振回路，在TT、TN供電系統，當出現單相接地故障的瞬間，由于高頻率的成分出現諧振，在線路上產生很高過電壓，主要損壞二次儀表。
直接雷擊是最嚴重的事件，尤其是如果雷擊擊中靠近用戶進線口架空輸電線。在發生這些事件時，架空輸電線電壓將上升到幾十萬伏特，通常引起絕緣閃絡。雷電電流在電力線上傳輸?shù)木嚯x為一公里或更遠，在雷擊點附近的峰值電流可達100KA或以上。在用戶進線口處低壓線路的電流每相可達5KA到10KA。在雷電活動頻繁的區域，電力設施每年可能有好幾次遭受雷電直擊事件引起嚴重雷電電流。而對于采用地下電力電纜供電或在雷電活動不頻繁的地區，上述事件是很少發生的。
間接雷擊和內部浪涌發生的概率較高，絕大部分的用電設備損壞與其有關。所以電源防浪涌的重點是對這部分浪涌能量的吸收和抑制。
⑵、內部原因（大型設備工作、短路、電源切換、設備故障、同一線路帶載數量過多）
內部浪涌發生的原因同供電系統內部的設備啟停和供電網絡運行的故障有關：
在電力系統內部，由于斷路器的操作、負荷的投入和切除或系統故障等系統內部的狀態變化，而使系統參數發生變化，從而引起的電力內部電磁能量轉換或傳輸過渡過程，將在系統內部出現過電壓。系統內的電涌主要來自于系統內部用電負荷的沖擊，大約占80%。在電力系統引起的內部過電壓的原因大致可分為：
①、電力在負荷的投入和切除。
②、感性負荷的投入和切除。
③、功率因素補償電容器的投入和切除。
④、短路故障。
⑤、同一線路帶載數量過多。
六、浪涌的等級分類
根據GB/T17626.5-2008《電磁兼容試驗和測量技術 浪涌（沖擊）抗擾度試驗》等同于國際標準：IEC61000-4-5:2005

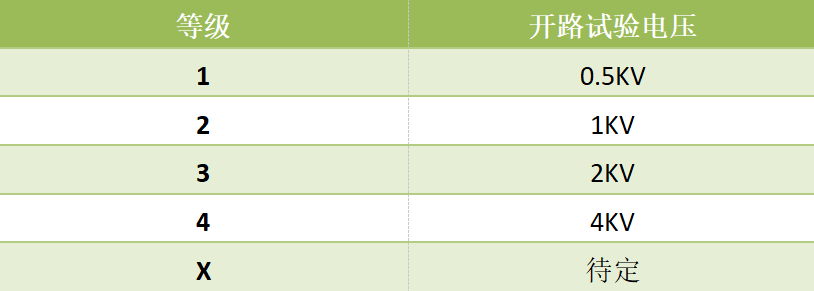

浪涌抗擾度試驗等級分為：
備注：“X”可以是高于、低于或在其他等級之間的任何等級，該等級可以在產品標準中規格。
七、紋波電流
紋波電流定義為輸出直流電流上疊加的交流成分。LED電源將輸入端的交流電轉換成直流電來驅動LED，轉換的過程中因電路及器件的特性不可避免的疊加了交流成分。有試驗證明，紋波電流對LED的光輸出和光效有影響，紋波電流的存在會降低LED的光輸出和光效，紋波電流幅值越大光效和輸出下降越明顯，但控制紋波幅值的大小，LED仍可保持較高的光效。
