《光束角、遮光角、截光角概念釋疑》
《光束角、遮光角、截光角概念釋疑》
一、光束角
光束角（Beam angle）指在垂直光束中心線的某平面上，發光強度等于 50% 最大光強的兩個方向之間的夾角。
這個參量常用來衡量角度比較窄的反射型光源、射燈和筒燈的光強分布。
光束角不是指全光束包容角，所以打出來的光斑不可能是從燈具中心到光斑外邊緣的連線與從燈具中心到光斑中心點的連線之間的夾角。

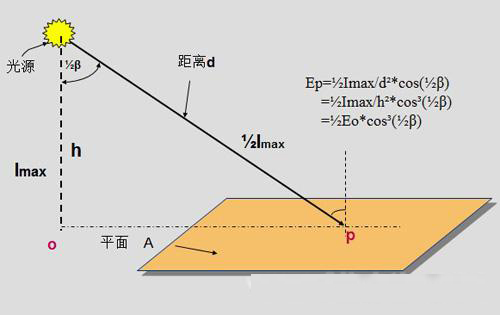

那是不是用照度計測試，得到 50% 照度的點是 50% 光強直射的點呢？答案是NO！根據余弦定律和平方反比定律，理想狀態下，50% 光強直射的點的照度值 Ep 應該是：
注意：室外燈具常把 1/10 峰值光強的包容角稱為該燈具的光束角。
二、遮光角（保護角shielding angle）
燈具遮光角（shielding angle）指光源最邊緣一點與燈具開口邊緣的連線與水平線之間的夾角。
三、截光角
燈具截光角（cut-off angle）常常被與遮光角混為一談，但差之毫厘謬以千里，它其實是遮光角的余角。
遮光角和截光角，常用來控制燈具的眩光，是衡量燈具光度分布視覺舒適性的必需參數。室外路燈直接用截光角來衡量燈具的眩光等級。
保護角為30°（截光角為60°）的燈具，為什么站在視線30°幾何位置處，仍然這么刺眼？

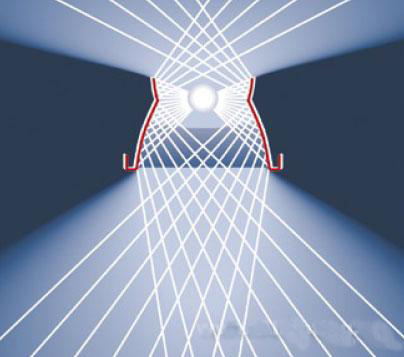

從圖中我們可以看出，燈具的光線，除了光源的直射可能造成眩光之外，燈具腔體材料表面的反射光線也可能造成眩光。此外，整體的燈具表面亮度也可能造成室內材料尤其是電腦等表面的反射眩光。
總的來說，光環境眩光控制是一個系統工程。只看保護角顯然是不夠的，而現在很多照明設計師僅僅用光束角來衡量燈具的眩光控制，也就顯得有點簡單粗暴了。
供稿：質量技術部
